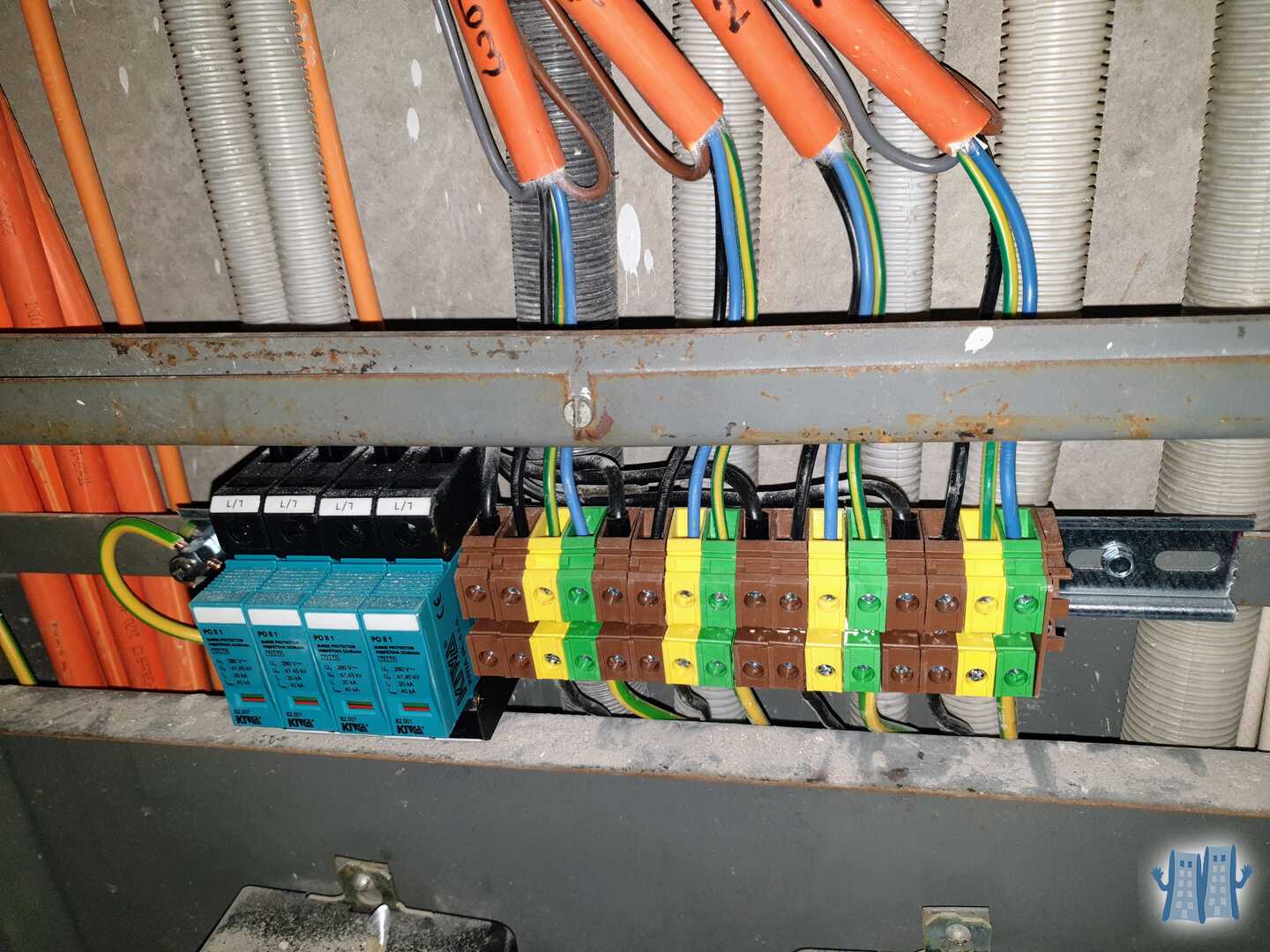

Pre bytové domy ponúkame možnosť vnútornej ochrany pred atmosferickým prepätím - návrh, dodávku a montáž prepäťovej ochrany. Prepäťovými ochranami sme schopní dozbrojiť takmer každý typ bytového domu.
Okrem ochrany spotrebičov pred naindukovanými prepäťovými vlnami šíriacimi sa smerom do domu prívodnými káblami po údere blesku slúži prepäťová ochrana aj na ochranu pred menej nebezpečnými prepätiami spôsobenými spínacími procesmi v elektrickej sieti. Tieto postupne degradujú elektroniku v elektrických spotrebičoch a zariadeniach, čím znižujú ich životnosť až o 50%. Inštaláciou prepäťových ochrán tým dosiahnete predĺženie životnosti spotrebičov a zariadení na zhruba dvojnásobok.
Dodávke a montáži prepäťových ochrán predchádza obhiadka bytového domu, na ktorej vieme zhodnotiť stav elektrorozvodov a navrhnúť najoptimálnejšie riešenie dozbrojenia rozvodov prepäťovými ochranami.
Bez nutnosti vstupu do bytov vieme ošetriť bytový dom prepäťovými ochranami prvých dvoch stupňov v trojstupňovej škále. Dodávku tretieho stupňa (jemnej ochrany) vieme dodať po individuálnej dohode s vlastníkmi bytov. Táto sa totiž montuje do bezprostrednej blízkosti chránených zariadení buď ako súčasť zásuvky, alebo ako predlžovací prívod so zabudovanou jemnou ochranou.
Vybrané referencie, na ktorých bola táto služba zrealizovaná:
Ak máte záujem o podobnú službu pre váš bytový dom, stačí vyplniť nasledovný jednoduchý formulár. Radi vám poradíme a odpovieme na vaše otázky.
Impulzné prepätie
Výrazný vzrast elektronizácie vo všetkých oblastiach pôsobenia človeka je spojený s nutnosťou zabezpečiť elektronické zariadenia pred vznikom poruchových stavov.
V minulosti sa príčiny poruchovosti hľadali len v samotnom zariadení, dnes sa tento prístup rozširuje aj na posudzovanie podmienok práce zariadenia z pohľadu výskytu prepäťových javov v danom prostredí. Škody spôsobené impulzným prepätím sú v porovnaní s minulosťou rádovo vyššie, napr. náklady na poistné udalosti spôsobené prepätím v zahraničných poisťovniach podľa štatistík dosahujú až desiatky percent z celkových nákladov úhrady poistných udalostí.
Zdroje prepäťových javov sú najmä atmosferické výboje, spínacie procesy v elektrorozvodných sieťach a spínacie procesy výkonových prvkov a zariadení v technologických procesoch. Atmosferické prepätia sú charakteristické vysokou uvoľnenou energiou, ktorá môže ohrozovať priamo (bleskový prúd), alebo indukciou prepätia pri nepriamych zásahoch blesku. Frekvencia výskytu prepätia v dôsledku atmosferických výbojov je daná najmä počtom búrkových dní, ktorých je na území nášho štátu v priemere 25 za rok. Spínacie procesy v elektrorozvodových sieťach generujú prepäťové impulzy, ktoré sa často prenášajú cez kapacitné väzby transformátorov zo siete VN do sietí NN. Frekvencia ich výskytu je niekoľkonásobne vyššia ako v prípade atmosferických výbojov. Technologické prepätia vznikajú spínaním a rozpínaním výkonových najmä indukčných a kapacitných záťaží a frekvencia ich výskytu je rádovo vyššia v porovnaní s predchádzajúcimi druhmi prepätí.
Prepätie sa zo svojho zdroja môže šíriť viacerými spôsobmi. Najmenší útlm pre ich šírenie predstavuje galvanická cesta tvorená silovými a oznamovacími vedeniami. Šírenie prepätia od zdroja k miestu rušenia môže byť aj prostredníctvom kapacitnej a induktívnej väzby alebo elektromagnetickou indukciou. Vniknutie prepätia do elektrických rozvodov môže byť spôsobené aj prudkým nárastom potenciálu základového uzemnenia v dôsledku úderu bleskom do zemneného objektu. Odolnosť elektrických zariadení pred prepätím tvorí súčasť elektromagnetickej kompatibility t.j. schopnosti elektrického zariadenia spoľahlivo fungovať v okolitom rušivom elektromagnetickom prostredí. Preto sa problematika prepätia a prepäťových ochrán dostáva stále viac do povedomia.
Ochrana pred prepätím predstavuje súbor technických opatrení, ktoré eliminujú prepätie na hodnotu prípustnú v chránenom bode elektrického rozvodu. Medzi tieto opatrenia patrí najmä koncepcia pospojovania za účelom vyrovnania potenciálov t.j. galvanické pospojovanie všetkých neživých častí a pospojovanie živých častí prvkami prepäťovej ochrany na rovnaký potenciál. Prepäťové ochrany majú pri menovitom napätí veľmi vysoký odpor a teda predstavujú izolant. Pri zvyšovaní priloženého napätia nad menovitú hodnotu, začne ochranou pretekať prúd medzi živou časťou a ekvipotenciálnou prípojnicou. Zvyšujúci sa prúd pretekajúci prepäťovou ochranou spôsobí obmedzenie nárastu napätia na chránenom obvode. Napätie na chránenom vedení, vďaka prepäťovej ochrane, neprekročí maximálnu normou definovanú hodnotu napäťovej ochrannej hladiny a tak zabráni poškodeniu pripojených zariadení, prípadne samotného rozvodu.
Základné podmienky ochrany pred impulzným prepätím spôsobeným priamym alebo nepriamym úderom blesku uvádza norma IEC 61024-1, ktorá stanovuje pravidlá pre zriadenie vonkajšej a vnútornej ochrany pred bleskom. V SR platná STN EN 62305 Ochrana pred bleskom stanovuje iba podmienky pre usporiadanie vonkajšej ochrany pred bleskom. Požiadavky na vnútornú ochranu s uplatňovaním koncepcie zón bleskovej ochrany definuje IEC 1312-1.
Minimálnu požadovanú odolnosť proti impulznému prepätiu definuje STN EN 60664-1:2020-12, IEC 664, v pojmoch kategória prepätia I až IV a stanovuje možnosť prechodu z jednej kategórie prepätia na nižšiu kategóriu použitím prepäťových ochrán.
Norma IEC 61643-1 uvádza rozdelenie prepäťových ochrán do tried požiadaviek I-B, II-C a III-D. Všetky prepäťové ochrany KiWA zodpovedajú najnovším požiadavkám normy STN EN 61643-11:2013-08.
Prepäťová ochrana typu 1 (trieda I, B) je určená pre kategóriu prepätia III podľa STN EN 60664-1:2020-12, kde je koordináciou izolácie stanovené maximálne prepätie 4 kV pre sieť 230/400 V. Táto prepäťová ochrana slúži na vyrovnávanie potenciálov pri údere blesku a zapája sa na vstup vedenia do objektu v hlavnom rozvádzači. Vďaka pokročilému riešeniu spĺňajú výrobky KiWA triedy I (B), aj požiadavky pre triedu II (C) a III (D).
Prepäťová ochrana typu 2 (trieda II, C) je určená pre kategóriu prepätia II, kde je koordináciou izolácie stanovené maximálne prepätie 2,5 kV pre sieť 230/400 V. Táto prepäťová ochrana slúži k zvedeniu energie prepäťových impulzov v elektrických rozvodoch objektu a zapája sa najmä do podružných rozvádzačov. Taktiež platí, že prepäťová ochrana KiWA triedy II (C) spĺňa aj požiadavky pre triedu III (D).
Prepäťová ochrana typu 3 (trieda III, D) je určená pre kategóriu prepätia I, kde je koordináciou izolácie stanovené maximálne prepätie 1,5 kV pre sieť 230/400 V. Táto prepäťová ochrana slúži k zvedeniu energie prepäťových impulzov vo vedeniach na konci zásuvkových okruhov alebo v rozvádzačoch elektrických strojov zariadení. Hoci uvedené normy vyžadujú komplexnú inštaláciu prepäťových ochrán v stupňovitom usporiadaní typu 1, 2, 3, samostatne inštalovaná prepäťová ochrana typu 3 taktiež dokáže zviesť značnú časť prepätí pripojených na napájaciu sieť.
